1、產品簡介
垃圾滲濾液是一種非常典型的含有大量有害有機物、無機鹽和重金屬的高濃度難處理廢水。其中大部分可降解有機物可以通過膜生物反應器(MBR)組合生化工藝(比如反硝化+硝化+反硝化+超濾)進行有效處理,但由于難降解有機物、重金屬和溶解性無機鹽含量高,完全依賴生化處理和傳統的過濾工藝不可能達到垃圾滲濾液無害化處理的要求。
納濾和反滲透是一種分子級的分離技術,納濾膜能夠有效分離大部分生化過程殘余有機物和多價無機鹽(包括重金屬),反滲透膜可以分離絕大部分溶解性小分子有機物和無機物。從而使出水達到《生活垃圾填埋場污染控制標準》(GB16889-2008)表2的標準甚至更高,對于滲濾液水質和水量的波動性也具有較高的抗變能力,運行穩定性高。
納濾與反滲透的撬裝設備是將進水增壓泵、保安過濾器、高壓泵、沖洗水泵、增壓循環泵、膜組件以及自控系統集成在一個膜架機臺上。機臺規模可根據客戶的不同需求定制。
2、工藝簡介
納濾和反滲透一體化撬裝設備用于垃圾滲濾液的處理中時,應置于預處理及生化處理之后,常見的處理流程為:預處理+生化處理+MBR+納濾+反滲透
一、納濾和反滲透的分離原理:
納濾膜元件的截留能力介于超濾和反滲透之間,它截留的有機物的分子量大約為200~400左右,截留溶解性鹽的能力為20~98%之間,對NaCl的截留率一般為40%~90%,對二價或高價離子的截留率高達99%,所截留的最小分子粒徑約為1nm,故被命名為“納濾膜”,納濾膜能截留透過超濾膜的小分子量有機物,可使被反滲透膜截留的無機鹽通過。
反滲透膜可以阻擋所有溶解性鹽及分子量大于100的有機物,反滲透復合膜脫鹽率一般大于98%。反滲透膜孔徑一般小于1nm,能截留幾乎全部離子和小分子物質,只允許溶劑(一般是水)通過。
二、納濾/反滲透的系統組成:
圖1 NF和RO系統流程圖
三、系統特點
進水水質 |
BOD較低的MBR出水,TDS<15000mg/L,COD<1000mg/L* |
NF產水 |
COD去除率 |
80%-90% |
50%-85% |
TDS去除率 |
20%-35% |
>90% |
回收率 |
80%-85% |
75%-80% |
3、參數規格
滲濾液NF撬裝設備規格表 |
||||
規格型號 |
外觀尺寸 |
裝機功率 |
噸水電耗 |
處理量 |
HPT-NF-100 |
5×1.35×1.83m |
9.6 |
1.62 |
100 |
HPT-NF-150 |
7×1.35×1.83m |
16.5 |
2 |
150 |
HPT-NF-200 |
6×1.70×1.83m |
17.7 |
1.47 |
200 |
滲濾液RO撬裝設備規格表 |
|||
規格型號 |
外觀尺寸 |
裝機功率 |
噸水電耗 |
HPT-RO-100N |
7×1.35×1.83m |
18.75 |
2.55 |
HPT-RO-150N |
6×1.35×1.83m |
28.6 |
1.75 |
HPT-RO-200N |
7×1.35×1.83m |
29 |
1.7 |
4、優勢特點
① NF、RO系統為集成式安裝,占地面積小、建設周期短,調試、啟動迅速;
② NF、RO控制系統采用PLC智能控制,自動化程度高、操作維護方便;
③ 納濾和反滲透膜元件采用進口卷式膜,運行穩定可靠;
④ 工藝產水率可達到60~70%,產水率高,且水質穩定達標;
⑤ 納濾、反滲透系統可配在線清洗,運行維護簡單。

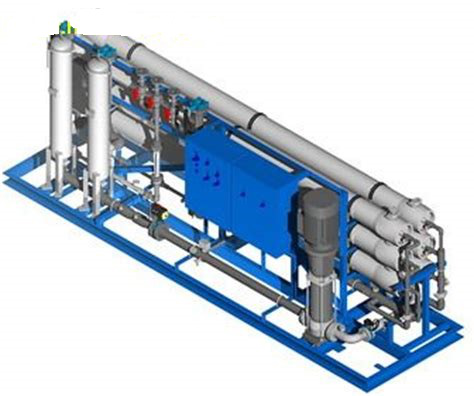

5、產品圖樣
