1、產品簡介
針對各類分散點源污水的處理難題，我公司在常規MBR工藝設計基礎上精心研發出系列化的MBR智能一體化污水處理設備。該設備采用了我公司自主研發的MBR集成技術，總結了目前國內外一體化設備運行中的經驗和不足，結合我公司自己的研究成果和工程實踐，是集去除COD、NH3-N、SS和TN于一身的多功能污水處理集成設備。該系列污水處理設備優點：出水水質優異、運行成本較低、系統抗沖擊性強、污泥量少，自動化程度高等；另外，作為一體化設備，其占地面積小，便于集成。它既可以作為小型的污水回用設備，又可以作為較大型污水處理廠（站）的核心處理單元，具有廣闊的應用前景。
2、工藝原理
MBR工藝是膜生物反應器（Membrane Bio-Reactor，簡稱MBR），該工藝是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝，它將具有獨特結構的MBR膜組件置于曝氣池中，經過好氧曝氣和生物處理后的污水，由泵通過濾膜過濾后抽出。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住，省掉二沉池?；钚晕勰酀舛纫虼舜蟠筇岣撸νＡ魰r間（HRT）和污泥停留時間（SRT）可以分別控制，使難降解的物質在反應器中不斷反應、降解。
由于MBR膜大大提高了系統固液分離的能力，從而使系統出水水質和容積負荷都得到大幅度提高，經膜處理后的出水水質優于國家一級A標準，經消毒后可直接作為新生水源。

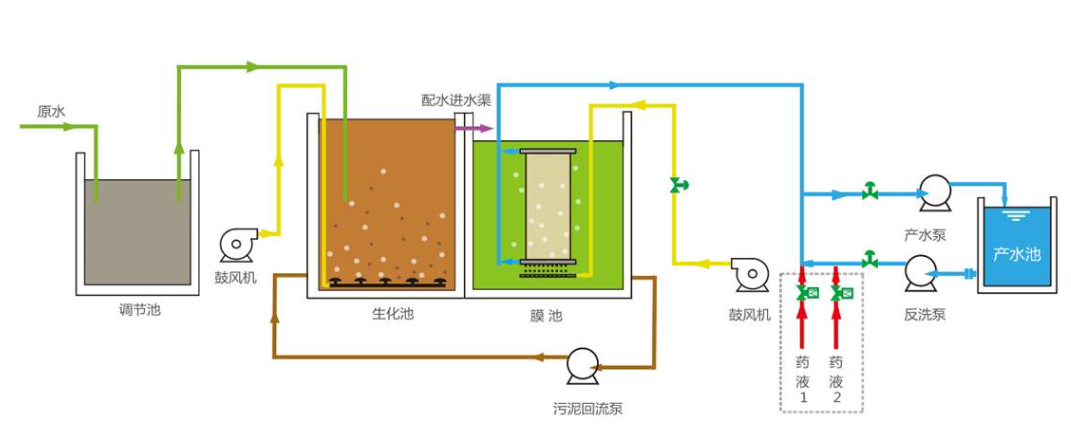

3、工藝流程
4、工藝特點
1. 能夠高效地進行固液分離，分離效果遠好于傳統的沉淀池，出水水質良好，懸浮物和濁度接近于零，可直接回用，實現污水資源化；
2. 膜的高效截留作用使微生物完全截留在反應器內，實現了反應器水力停留時間(HRT)和污泥齡(SRT)的完全分離，使運行控制更加靈活；
3. 反應器中微生物質量濃度高，耐沖擊負荷；
4. 有利于增殖緩慢的硝化細菌的生長、繁殖，系統硝化效率可以提高，通過靈活改變運行方式具有強大的脫氮除磷功能；
5. 節省傳統二沉池占地，通過提高反應器內污泥濃度減少生化有效池容；
6. 剩余污泥產量小，污泥處理費用少；
7. 與傳統工藝結合，易于提標擴建升級改造。
5、出水標準
以生活污水為原水，MBR工藝出水能穩定達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中的一級A處理標準（部分指標優于一級A）；通過工藝組合后，MBR工藝出水能穩定達到《地表水環境質量標準》（GB3838-2002）中的Ⅳ類標準（TN≤10mg/L）。
|
項目 |
進水指標（生活污水） |
出水指標（Ⅳ類地表水） |
出水指標（一級A） |
|
COD |
350 |
30 |
50 |
|
BOD |
200 |
6 |
10 |
|
SS |
250 |
5 |
10 |
|
氨氮 |
40 |
1.5 |
5 |
|
總氮 |
50 |
10 |
15 |
|
總磷 |
4 |
0.3 |
0.5 |
6、規格參數
|
一級A出水標準對應設備規格表 |
|||||
|
規格型號 |
外觀尺寸 |
設備個數 |
裝機功率（KW） |
噸水電耗（KWH/T） |
處理量（T/D） |
|
HPT-MBR-10-A |
4×1.8×2.0m |
1 |
2.8 |
2.49 |
10 |
|
HPT-MBR-20-A |
5×2×2.5m |
1 |
3.2 |
1.70 |
20 |
|
HPT-MBR-50-A |
6×2.5×3.0m |
1 |
5.3 |
1.50 |
50 |
|
HPT-MBR-80-A |
8×2.5×3.0m |
1 |
6.4 |
1.36 |
80 |
|
HPT-MBR-100-A |
8.8×2.5×3.0m |
1 |
6.4 |
1.08 |
100 |
|
HPT-MBR-150-A |
11.5×2.5×3.0m |
1 |
8.9 |
1.15 |
150 |
|
HPT-MBR-200-A |
14×2.5×3.0m |
1 |
10.8 |
1.08 |
200 |
|
HPT-MBR-250-A |
9×2.5×3.0m |
2 |
12.5 |
1.05 |
250 |
|
HPT-MBR-300-A |
10.5×2.5×3.0m |
2 |
14.9 |
0.98 |
300 |
|
HPT-MBR-350-A |
13×2.5×3.0m |
2 |
14.9 |
0.84 |
350 |
|
HPT-MBR-400-A |
15×2.5×3.0m |
2 |
15.3 |
0.74 |
400 |
|
HPT-MBR-450-A |
16×2.5×3.0m |
2 |
16.3 |
0.71 |
450 |
|
HPT-MBR-500-A |
17×2.5×3.0m |
2 |
21.1 |
0.83 |
500 |
|
Ⅳ類地表水出水標準對應設備規格表 |
|||||
|
規格型號 |
外觀尺寸 |
設備個數 |
裝機功率（KW） |
噸水電耗（KWH/T） |
處理量（T/D） |
|
HPT-MBR-50-Ⅳ |
7×2.5×3.0m |
1 |
6.3 |
2.47 |
50 |
|
HPT-MBR-100-Ⅳ |
10×2.5×3.0m |
1 |
8.9 |
1.75 |
100 |
|
HPT-MBR-200-Ⅳ |
15.5×2.5×3.0m |
1 |
13.2 |
1.39 |
200 |
|
HPT-MBR-300-Ⅳ |
12×2.5×3.0m |
2 |
18.6 |
1.29 |
300 |
|
HPT-MBR-400-Ⅳ |
16×2.5×3.0m |
2 |
20.6 |
1.06 |
400 |
|
HPT-MBR-500-Ⅳ |
17.5×2.5×3.0m |
2 |
26.5 |
1.09 |
500 |
7、優勢特點
1. 整體裝置采用高強度鋼結構設計，內外重度防腐，壽命長久；
2. 可根據水質特點，采取工藝塊組合方式，運行過程靈活多變；
3. 設備可設于地面上，也可埋于地下。埋于地下時，上部覆上可用于綠化，廠區占地面積少，地面構筑物少；
4. 維護運行簡便，過程可實現自動化，易于操作和控制；
5. 設備可以連接在汽車上做成移動式一體化污水處理設備；
6. 設備裝置外觀可定制，顏色、LOGO根據客戶要求進行多樣化噴涂、貼標；
7. 出水水質好，可直接回用；
8. 膜元件安裝維護方便，易于檢查增補；
9. 實施遠程監控及控制，并實現集群聯網，大幅降低人工成本。

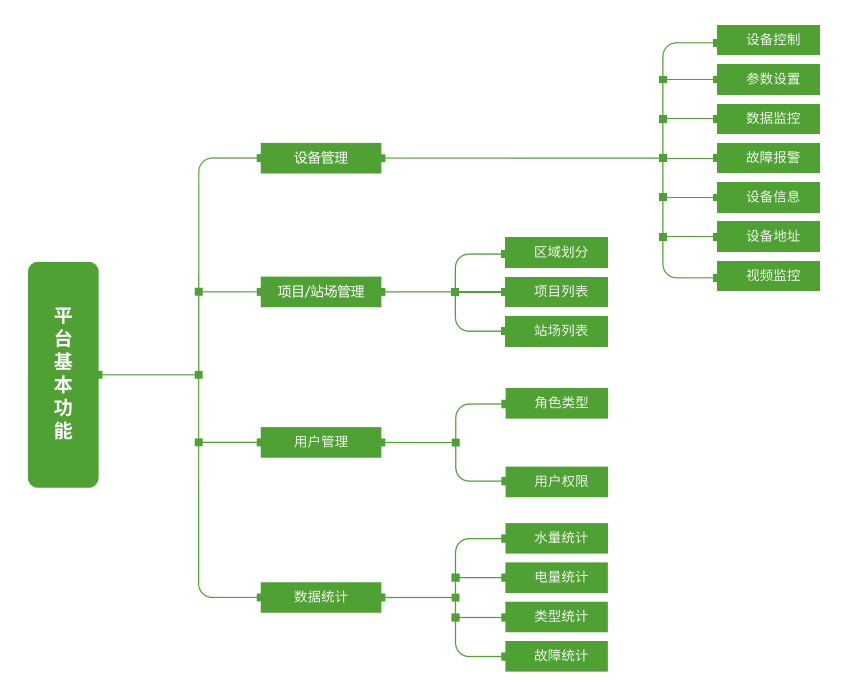

8、智能物聯
針對分散式污水處理設備的管理需求，我司自主開發了大數據云平臺，通過該平臺大數據統計、分析和運算功能，可通過手機、電腦進行遠程查看、控制、操作、修改、分析等，各種智能化措施的彰顯為處理裝置的運行保駕護航。

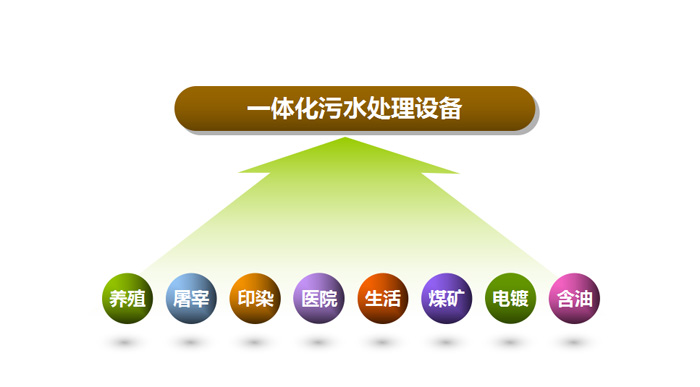

9、適用范圍
MBR工藝適用性強，可廣泛應用于各種水資源領域；MBR智能一體化設備針對性處理村鎮點源式污水，醫院廢水及工礦企業生活、生產廢水。

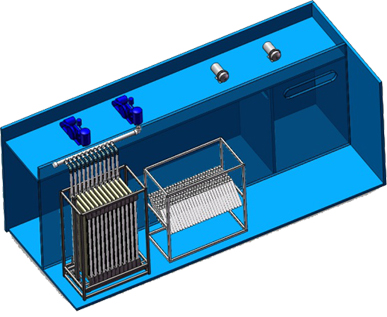

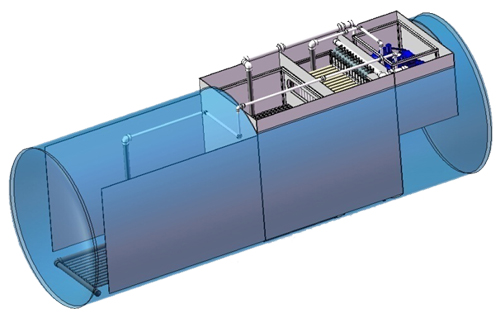

裝置外觀示意圖
